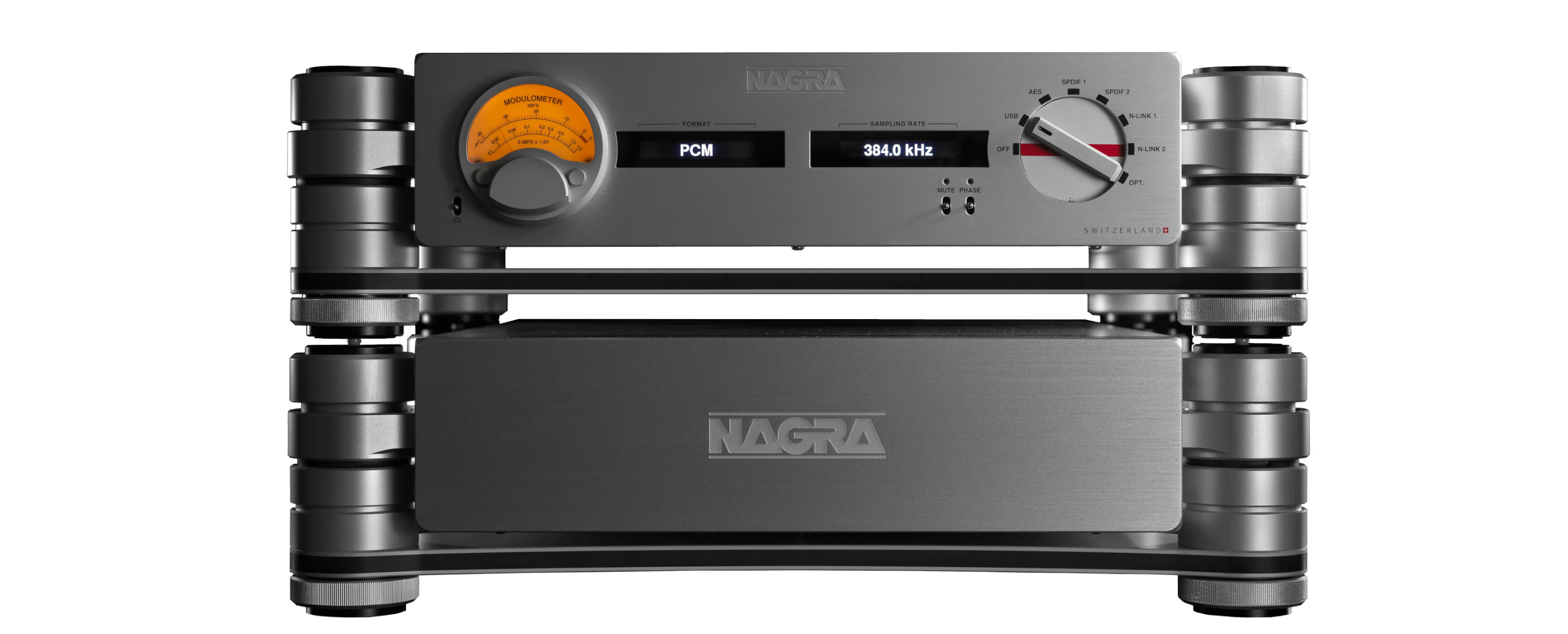

Il DAC HD X è un passo avanti rispetto al famoso Nagra HD DAC. Include molte delle innovazioni tecnologiche del HD PREAMP. Il risultato è un suono realistico con calore, texture, estrema dinamica e risposta in frequenza estesa al di là di quanto è stato raggiunto da altre conversioni D / A. L'alimentazione è estremamente sofisticata, utilizzando diodi rettificatori in carburo di silicio ultra veloci, regolatori di tensione ultra a basso rumore e una batteria virtuale composta da una banca di supercondensatori tre volte più grande di quella del HD Preamp. Il nuovo HD DAC X include ben 37 alimentatori individuali a bassa rumorosità ultra regolati. Il HD DAC X dispone di AES-EBU, S / PDIF su RCA e BNC e 2x porte ottiche ST-1 a singolo modo Nagra Link per ricevere future sorgenti ad alta risoluzione Nagra. L'ingresso USB utilizza un software proprietario progettato intorno a un chip X-Mos a 8 core. Orologi ad alta precisione e bassissimo jitter sono utilizzati in questo nuovo Nagra HD DAC X. Un FPGA ad alte prestazioni esegue tutti i calcoli interni. Ogni segnale di ingresso viene convertito in formato DSD 256 (frequenza di campionamento di 11,2 MHz). L'alimentazione digitale principale ha un livello di rumore 30 volte inferiore rispetto al HD DAC, già utilizzando circuiti a basso rumore. L'ordine di grandezza del rumore di queste nuove alimentazioni è di 0,4 a 0,8 µV rms (da 10 Hz a 100 kHz). La sezione analogica è piuttosto unica. Le soluzioni provate adottate per il Nagra HD DAC sono state mantenute e migliorate. Come l'HD PREAMP, utilizza una topologia dual-mono. Il segnale analogico che esce dalla scheda D / A viene portato a un amplificatore a corrente simmetrico che abbassa drasticamente la sua impedenza. Questo stadio unico raggiunge livelli di prestazione sorprendenti con un tempo di salita dell'ordine di 1800 V / µS nella carica induttiva di 28 H dei trasformatori interstadio. Non utilizza feedback né fornisce alcun guadagno.
Ingressi digitali: 1x AES/EBU, 2x S/PDIF, 2x NAGRA-LINK, 1x ottico, 1x audio USB (UCA2)
Uscite analogiche: 1 RCA stereo, 1 XLR stereo
Livello di uscita: 1,5 VRMS
Impedenza di uscita: <200 ohm
Livello di rumore di uscita analogico: -128 dBr @ 1 kHz 1.5 V senza ponderazione
Distorsione: <0,02% @ -20 dBfs, <0,005% (filtrato H2) @ -3 dBfs
Risposta in frequenza: 5 Hz - 40 kHz +0 / -1 dB
Cross-talk: > 110 dB a 1 kHz, > 100 dB a 20 kHz
Fase inter-canale: <0,05° a 1 kHz, <0,3° a 20 kHz, <0,5° a 50 kHz
Automazione remota: Input 1x presa jack stereo da 3,5 mm (1/8”) - Comando di input Output 4x prese jack stereo da 3,5 mm (1/8”) - Commutazione dell'output tramite relè Automazione domestica: 1x connettore SUB-D9 - RS232 115200 bit/s, 8 bit dati, nessuna parità, 1 bit di stop Alimentazione principale: 100V~, 115V~, 120V~, 127V~, 230V~ o 240V~
NON REGOLABILE - ±10%, 50-60Hz Consumo di energia: 170W max Fusibile di rete: S230V~ to 240V~ -> T 2A L (FST 5x20mm 250V), 100V~ to 127V~ -> T 3.15A L (FST 5x20mm 250V) Temperatura di esercizio: +15°C to +35°C (+59°F to +95°F) - clima moderato Ambiente di esercizio: solo interno - IP30 Dimensioni: alimentatore (HD PSU) 433x436x121 mm (17,05x17,17x4,76 in), dispositivo audio 433x436x121 mm (17,05x17,17x4,76 in) Peso: alimentatore (HD PSU) 16,5 kg (36,38 lb), dispositivo audio 13,5 kg (29,77 lb)
